Khi lắp đặt thang máy, yếu tố đầu tiên và quan trọng nhất cần được cân nhắc chính là kích thước thang máy gia đình. Việc lựa chọn đúng kích thước không chỉ đảm bảo thiết bị vận hành an toàn, mà còn giúp tối ưu không gian sống, đặc biệt với những ngôi nhà có diện tích hạn chế. Trong đó, kích thước hố thang máy – khu vực kỹ thuật để đặt thiết bị – đóng vai trò then chốt. Bài viết dưới đây Viettech sẽ giúp bạn tổng hợp các kích thước thang máy thông dụng nhất hiện nay, từ loại mini đến loại tiêu chuẩn, phù hợp với nhiều kiểu kiến trúc nhà ở khác nhau.
Kích thước thang máy thể hiện điều gì?
Hiểu một cách đơn giản, kích thước thang máy gia đình là tập hợp các thông số kỹ thuật liên quan đến chiều dài, chiều rộng, chiều cao của những bộ phận quan trọng cấu thành nên thang máy. Bao gồm không gian hố thang, sàn đặt thiết bị, buồng thang (cabin) và các khoảng cách kỹ thuật như độ sâu hố pít, chiều cao phòng máy (nếu có).
Đối với thang máy gia đình, kích thước sẽ được thiết kế linh hoạt tùy theo tải trọng và diện tích thực tế của ngôi nhà. Một số mức tải trọng thông dụng hiện nay gồm 200kg, 250kg, 300kg và từ 400 – 500kg. Chi tiết từng loại sẽ được trình bày cụ thể trong phần tiếp theo của bài viết, giúp bạn dễ dàng lựa chọn phương án phù hợp nhất.
Tìm hiểu về các thông số kích thước thang máy gia đình
Trong quá trình lên kế hoạch lắp đặt, việc nắm rõ các thông số kỹ thuật của kích thước thang máy gia đình là điều hết sức quan trọng. Một trong những yếu tố cần lưu ý là kích thước hố thang – phần không gian âm sàn được xây dựng sẵn để đặt thiết bị thang máy. Thông số này ảnh hưởng trực tiếp đến việc thi công và bảo trì về sau, đồng thời giúp đảm bảo thang máy vận hành an toàn và hiệu quả.
Dưới đây là những thông số kích thước phổ biến bạn cần quan tâm khi khảo sát hoặc lựa chọn mẫu thang phù hợp:
- Kích thước tổng thể sau lắp đặt: Đây là phần diện tích thực tế mà thang máy chiếm chỗ sau khi hoàn thiện, bao gồm cả cabin, cửa tầng, hố thang và phần kết cấu bao quanh.
- Kích thước lọt lòng (thông thủy): Là khoảng không gian tối thiểu cần có để thang máy có thể được lắp đặt và vận hành. Nếu kích thước này quá nhỏ, quá trình thi công có thể gặp nhiều khó khăn; nếu quá lớn, sẽ dẫn đến lãng phí diện tích và tăng chi phí xây dựng không cần thiết.
- Kích thước cabin & sàn sử dụng: Đây là không gian bên trong cabin mà người sử dụng tiếp xúc trực tiếp. Khi lựa chọn, bạn nên cân nhắc sao cho người già, trẻ nhỏ hay người sử dụng xe lăn có thể ra vào thang máy một cách dễ dàng.
- Chiều sâu hố pít: Đây là phần âm dưới mặt sàn nơi đặt các thiết bị giảm chấn và bộ phận kỹ thuật. Với dòng thang máy sử dụng công nghệ cáp kéo, độ sâu hố pít thường dao động từ 600mm – 1500mm. Trong khi đó, các dòng thang máy gia đình hiện đại như thang trục vít hoặc thủy lực có thể không cần đào hố sâu, chỉ cần khoảng 60 – 100mm hoặc đôi khi không cần hố pít.
- Kích thước cửa thang: Với các mẫu thang máy gia đình tiêu chuẩn tải trọng 300kg, cửa tầng thường có kích thước khoảng 2100mm (cao) x 700mm (rộng). Kích thước này có thể thay đổi tùy theo loại cửa (mở tay hay tự động) và bố cục kiến trúc ngôi nhà.
Tổng hợp kích thước thang máy gia đình theo từng mức tải trọng
Tùy vào thương hiệu và công nghệ sản xuất, kích thước thang máy gia đình có thể có chút thay đổi. Tuy nhiên, các thông số cơ bản vẫn được thiết kế trong khuôn khổ tiêu chuẩn kỹ thuật, nhằm đảm bảo tính an toàn, hiệu suất sử dụng cũng như phù hợp với kết cấu xây dựng hiện hành. Hiện nay, các tải trọng phổ biến dành cho thang máy gia đình thường dao động từ 200kg đến 500kg, tương ứng với từng loại nhà và nhu cầu sử dụng thực tế.
Kích thước thang máy gia đình tải trọng 200kg
Đây là loại thang máy có tải trọng nhỏ nhất, được thiết kế dành riêng cho những công trình nhà ở bị giới hạn về mặt bằng. Thang có thể được bố trí linh hoạt tại nhiều vị trí trong nhà như giếng trời, sát cầu thang bộ hoặc góc nhà – giúp tận dụng diện tích mà vẫn đảm bảo công năng.
- Kích thước hố thang: 1300mm (ngang) × 1100mm (dài)
- Kích thước cabin: 900mm (ngang) × 600mm (sâu) × 2200mm (cao)
- Kích thước cửa tầng: 600mm (rộng) × 2100mm (cao) – thiết kế cửa mở đối xứng (2 cánh mở giữa – CO)
Mẫu thang 200kg thường phục vụ từ 1 đến 3 người mỗi lượt, rất phù hợp cho nhà từ 2 đến 4 tầng hoặc gia đình ít thành viên. Phương án xây dựng hợp lý cho dạng này là sử dụng tường gạch 100mm kết hợp cột đỡ góc 300mm × 100mm để tạo độ chắc chắn mà vẫn tiết kiệm diện tích.
Kích thước thang máy gia đình tải trọng 250kg
Loại thang máy có tải trọng 250kg thường được lựa chọn cho những ngôi nhà có tổng diện tích sàn từ 40m2 đến 50m2. Với tải trọng vừa phải, mẫu thang này phù hợp cho nhu cầu sử dụng từ 2 – 4 người mỗi lượt di chuyển, giúp tiết kiệm diện tích mà vẫn đảm bảo tiện nghi.
Tùy theo thiết kế và hướng bố trí không gian trong nhà, người dùng có thể lựa chọn 1 trong 2 kiểu: đối trọng đặt sau hoặc đối trọng đặt bên (hông cabin). Mỗi phương án có thông số kỹ thuật riêng:
Phương án 1: Thang máy 250kg thiết kế đối trọng phía sau:
- Hố thang: 1400mm (ngang) × 1300mm (sâu)
- Kích thước cabin: 1000mm (ngang) × 800mm (sâu) × 2200mm (cao)
- Cửa tầng: 650mm (rộng) × 2100mm (cao), cửa mở giữa hai cánh đối xứng (CO)
Phương án 2: Thang máy 250kg thiết kế đối trọng bên hông:
- Hố thang: 1600mm (ngang) × 1100mm (sâu)
- Cabin: 1000mm (ngang) × 800mm (sâu) × 2200mm (cao)
- Cửa tầng: 750mm (rộng) × 2100mm (cao), cũng sử dụng thiết kế 2 cánh mở từ trung tâm (CO)
Ưu điểm nổi bật của kiểu bố trí đối trọng bên hông là kích thước cửa rộng hơn, thuận tiện hơn cho việc di chuyển vật dụng, xe đẩy hoặc hỗ trợ người già, trẻ em sử dụng dễ dàng.

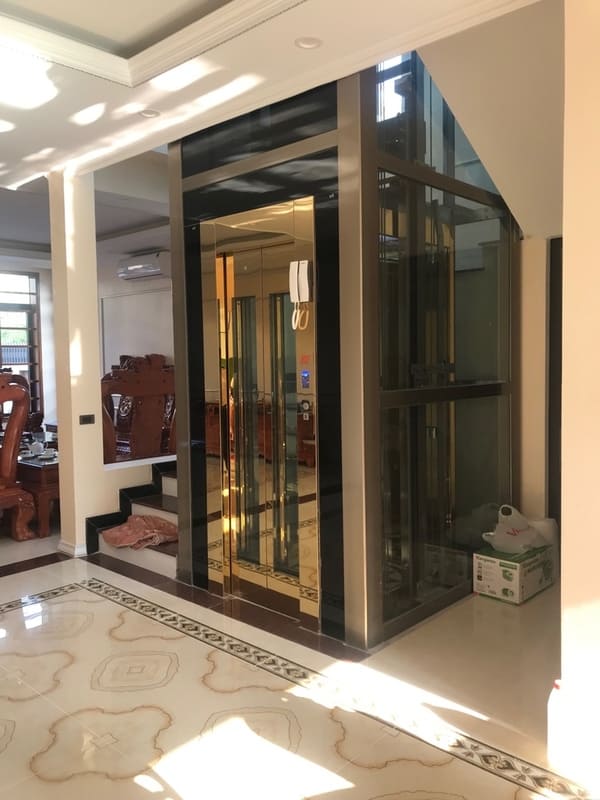

Kích thước thang máy gia đình tải trọng 300kg
Thang máy tải trọng 300kg là lựa chọn phổ biến, được áp dụng rộng rãi trong cả dòng thang nhập khẩu nguyên chiếc lẫn các mẫu cabin gia công trong nước. Thiết bị này phù hợp với những căn nhà có diện tích sàn từ 50m2 đến 60m2, đáp ứng tốt nhu cầu sử dụng của hộ gia đình từ 4 đến 5 người.
Để thuận tiện trong việc lắp đặt và đảm bảo kết cấu vững chắc, phương án xây dựng thường sử dụng tường dày khoảng 220mm, cùng với cột góc 220mm × 220mm. Giống như mẫu 250kg, mẫu 300kg cũng có hai kiểu sắp xếp hệ thống đối trọng khác nhau, tùy theo điều kiện không gian và nhu cầu của chủ nhà.
Phương án đối trọng phía sau
- Hố thang: 1500mm (rộng) × 1400mm (sâu)
- Cabin: 1100mm (rộng) × 900mm (sâu) × 2200mm (cao)
- Cửa tầng: 700mm (rộng) × 2100mm (cao) – cửa mở hai cánh trung tâm (CO)
Phương án đối trọng bên hông
- Hố thang: 1700mm (rộng) × 1200mm (sâu)
- Cabin: 1100mm (rộng) × 900mm (sâu) × 2200mm (cao)
- Cửa tầng: 800mm (rộng) × 2100mm (cao) – thiết kế cửa mở giữa (CO)

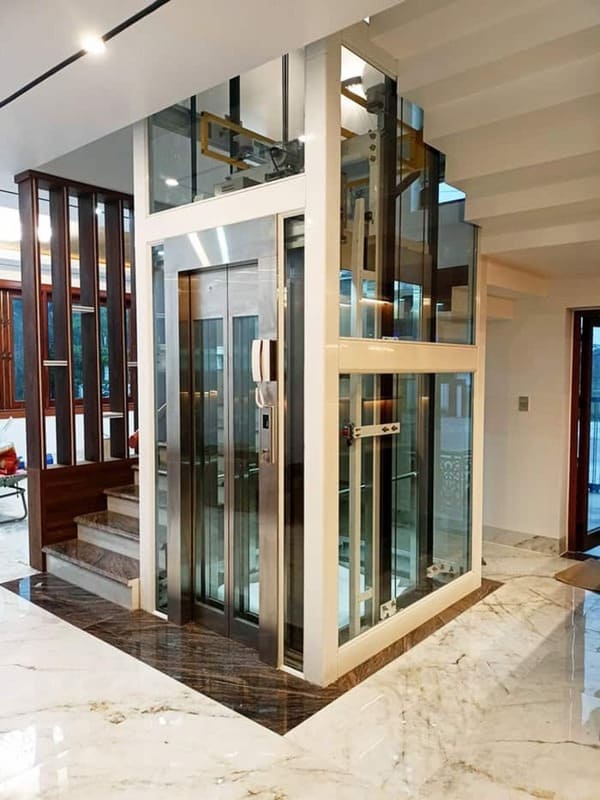

Kích thước thang máy gia đình tải trọng 450kg
Dòng thang máy tải trọng 450kg thường được ứng dụng trong các công trình thương mại quy mô nhỏ như văn phòng, nhà nghỉ, căn hộ mini, hoặc các mô hình nhà ở kết hợp kinh doanh. Với sức chứa từ 6 đến 7 người/lượt, thang giúp tăng hiệu quả di chuyển, đặc biệt ở những nơi có nhu cầu vận chuyển người thường xuyên.
Ngoài ứng dụng thương mại, thang máy 450kg hoàn toàn có thể tích hợp trong nhà riêng nếu đáp ứng các điều kiện như:
- Diện tích sàn xây dựng từ 80 đến 100m2
- Có nhu cầu vận chuyển đồ đạc lớn, hoặc nhà có người cao tuổi, người sử dụng xe lăn
- Mô hình nhà ở kết hợp cho thuê
Tùy vào mặt bằng thi công, có thể lựa chọn giữa các phương án thiết kế đối trọng linh hoạt như sau:
Thiết kế đối trọng phía sau – hố thang rộng:
Phù hợp với công trình có mặt bằng chiều ngang thoải mái, tối ưu không gian cabin rộng rãi.
- Hố thang: 1800mm (ngang) × 1500mm (sâu)
- Cabin: 1400mm (ngang) × 1000mm (sâu) × 2200mm (cao)
- Cửa: 800mm (rộng) × 2100mm (cao)
Thiết kế đối trọng phía sau – hố thang hẹp chiều ngang:
Dành cho công trình có giới hạn về chiều rộng, nhưng chiều sâu thoải mái hơn.
- Hố thang: 1500mm (ngang) × 1800mm (sâu)
- Cabin: 1100mm (ngang) × 1300mm (sâu) × 2200mm (cao)
- Cửa: 700mm (rộng) × 2100mm (cao)
Thiết kế đối trọng bên hông:
Giải pháp phù hợp nếu muốn linh hoạt bố trí nội thất hoặc thay đổi kết cấu bên trong tòa nhà.
- Hố thang: 2000mm (ngang) × 1300mm (sâu)
- Cabin: 1400mm (ngang) × 1000mm (sâu) × 2200mm (cao)
- Cửa: 800mm (rộng) × 2100mm (cao)

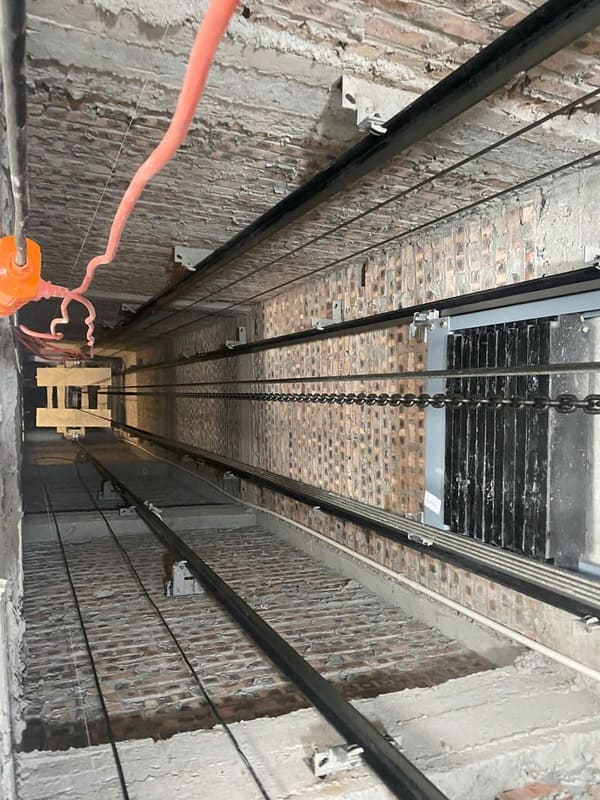

Hố pit thang máy gia đình cần đáp ứng những tiêu chuẩn gì?
Hố pit là phần không gian âm dưới sàn, nằm ở vị trí thấp nhất của hệ thống thang máy. Đây là khu vực đóng vai trò quan trọng trong việc đảm bảo hành trình vận hành an toàn, êm ái và ổn định của cabin thang máy. Khi thi công hố pit cần đảm bảo những yêu cầu kỹ thuật sau:
- Độ sâu hố pit sẽ được thiết kế linh hoạt theo từng dòng thang và mức tải trọng. Mức tối thiểu là 700mm, với yêu cầu chống thấm kỹ càng trước khi khoan đáy khoảng 100mm.
- Độ khô ráo của hố cần được duy trì trong suốt quá trình thi công và vận hành sau này để tránh ảnh hưởng đến các thiết bị cơ khí và hệ thống điện.
- Sau khi thang được lắp đặt, tường và nền quanh cửa tầng cần được hoàn thiện chắc chắn, đảm bảo thẩm mỹ cũng như an toàn.
- Tại các tầng, cần xây dựng hệ khung đà linteau bao quanh 3 mặt hố, cùng với đà lăng tô tại mỗi cửa tầng và đà kiềng cho ba mặt vách thang.
- Thiết kế nên có thêm cầu thang dẫn xuống hố pit để tiện cho quá trình kiểm tra, bảo dưỡng định kỳ.
Thông số kỹ thuật tiêu chuẩn của hố pit:
- Chiều sâu hố pit: Thông thường là 1000mm
- Với các loại tải trọng nhỏ (200kg – 350kg): tối thiểu 550mm
- Với tải trọng khoảng 450kg: tối thiểu 800mm
- Chiều cao đà cửa tầng: khoảng 2300mm
- Kích thước OH (Overhead) – từ sàn tầng cuối đến móc treo thang:
- Có phòng máy: 3500mm
- Không có phòng máy: 4000mm
- Chiều cao phòng máy (nếu có): 1500mm

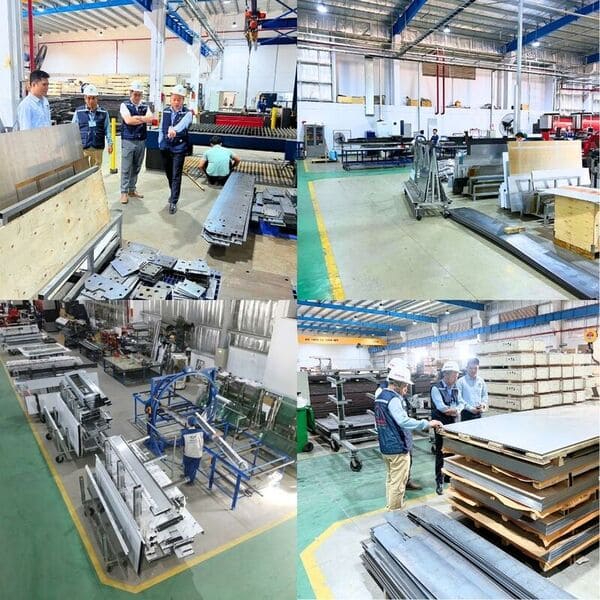

Viettech sản xuất & lắp đặt thang máy gia đình theo yêu cầu
Không giới hạn trong các mẫu tiêu chuẩn, Viettech hỗ trợ tư vấn và thiết kế thang máy theo kích thước riêng, phù hợp với từng loại mặt bằng – từ nhà phố nhỏ, biệt thự, đến công trình cải tạo, lắp đặt trong giếng trời hoặc vị trí đặc biệt. Dù diện tích hẹp hay yêu cầu kỹ thuật phức tạp, đội ngũ kỹ sư của Viettech vẫn có thể đưa ra phương án tối ưu nhất, đảm bảo hiệu năng vận hành và tính thẩm mỹ cao.
Ngoài ra, Viettech cung cấp đầy đủ các mức tải trọng phổ biến như 200kg, 250kg, 300kg, 350kg, 450kg và 500kg, với các thiết kế tùy chọn từ đối trọng sau, đối trọng hông đến thang không hố pit – phù hợp với mọi nhu cầu di chuyển của hộ gia đình. Mỗi mẫu thang đều có thể tùy biến kích thước cabin, hố thang, chiều cao cửa hay chiều sâu hố pit để phù hợp với thực tế thi công.
Đặc biệt, khi lựa chọn lắp đặt thang máy tại Viettech, khách hàng còn được tư vấn giải pháp xây dựng hố thang tiết kiệm diện tích, rút ngắn thời gian thi công mà vẫn đảm bảo kết cấu an toàn, bền vững. Tất cả sản phẩm đều được lắp ráp theo tiêu chuẩn kỹ thuật cao, tích hợp các công nghệ an toàn tiên tiến và chế độ hậu mãi chuyên nghiệp.
Xem thêm: Cập nhật giá thang máy gia đình trước khi lắp đặt
Kết luận
Hy vọng với những thông tin chi tiết về các kích thước thang máy gia đình phổ biến trên đây, bạn đã có thêm cơ sở để lựa chọn mẫu thang phù hợp với diện tích và kết cấu ngôi nhà của mình. Tuy nhiên, để đảm bảo tính chính xác và hiệu quả thi công, việc tư vấn và thiết kế theo thực tế công trình là vô cùng quan trọng. Nếu bạn đang băn khoăn không biết nên chọn loại thang nào hay cần phương án tối ưu nhất cho diện tích nhà mình, đừng ngần ngại liên hệ với Viettech qua hotline 0929 181 999 để được hỗ trợ hoàn toàn miễn phí.
