Cấu tạo thang máy thủy lực chi tiết kèm ưu – nhược điểm

Thang máy thủy lực đang dần trở thành lựa chọn tối ưu cho nhiều công trình thấp tầng nhờ vận hành êm ái, không cần phòng máy và tiết kiệm diện tích hiệu quả. Tuy nhiên, không phải ai cũng hiểu rõ về cấu tạo thang máy thủy lực, nguyên lý hoạt động cũng như ưu – nhược điểm của dòng thang này. Trong bài viết dưới đây, Viettech sẽ giúp bạn khám phá chi tiết các bộ phận cấu thành nên thang máy thủy lực. Đồng thời, chúng tôi cũng phân tích rõ lợi ích và hạn chế để bạn có cái nhìn toàn diện trước khi lựa chọn lắp đặt.

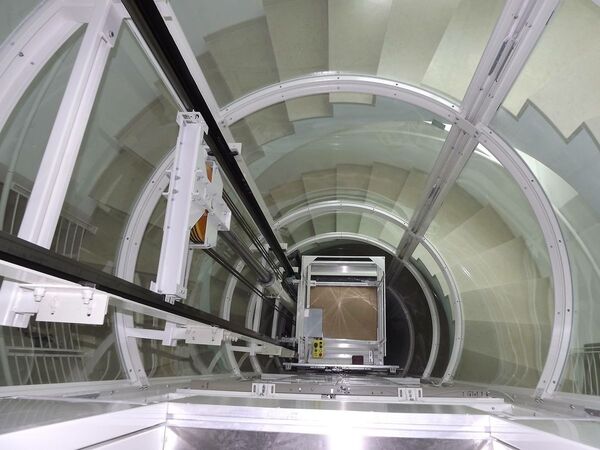

Giới thiệu về thang máy thủy lực

Công nghệ thủy lực từ lâu đã được ứng dụng rộng rãi trong công nghiệp nặng, hàng không, sản xuất ô tô, máy móc nông nghiệp, khai thác khoáng sản, công trình xây dựng… Nhờ khả năng tạo ra lực lớn, điều khiển chính xác và vận hành êm ái, thủy lực ngày nay còn được ứng dụng hiệu quả trong lĩnh vực truyền động thang máy, đặc biệt là thang máy dùng cho công trình thấp tầng.

Thang máy thủy lực là một phương tiện vận chuyển người và hàng hóa giữa các tầng, hoạt động dựa trên nguyên lý truyền lực bằng dầu thủy lực thông qua hệ thống xi lanh tác động đơn. Khi áp suất được tạo ra trong xi lanh, piston sẽ đẩy cabin di chuyển lên, tạo nên chuyển động mượt mà và êm ái. Công nghệ này yêu cầu sự chính xác cao trong thiết kế và lắp đặt để đảm bảo độ an toàn tuyệt đối và tuổi thọ vận hành lâu dài.

Hiện nay, thang máy thủy lực được ứng dụng phổ biến trong nhiều loại công trình dân dụng, đặc biệt là nhà ở có giới hạn chiều cao. Do cần tiêu tốn nhiều năng lượng khi nâng cabin, loại thang này không phù hợp với các tòa nhà cao tầng. Thay vào đó, với thiết kế hiện đại, không cần phòng máy, vận hành êm và thẩm mỹ cao, thang thủy lực là giải pháp lý tưởng cho các biệt thự, nhà phố, shophouse, khách sạn mini hoặc resort cao từ 2 đến 5 tầng.

Xem thêm: [Giải đáp] Thang máy thủy lực là gì và có nên lắp cho nhà ở?

Thang máy thủy lực phù hợp sử dụng với không gian nào?

Cùng với sự phát triển của công nghệ xây dựng hiện đại, thang máy thủy lực đang trở thành lựa chọn lý tưởng cho nhiều loại công trình dân dụng và công nghiệp. Nhờ thiết kế nhỏ gọn, vận hành êm ái và linh hoạt trong thi công, loại thang này phù hợp với nhiều mô hình không gian, từ nhà ở dân dụng đến nhà xưởng quy mô lớn. Dưới đây là các loại công trình điển hình phù hợp để lắp đặt thang máy thủy lực:

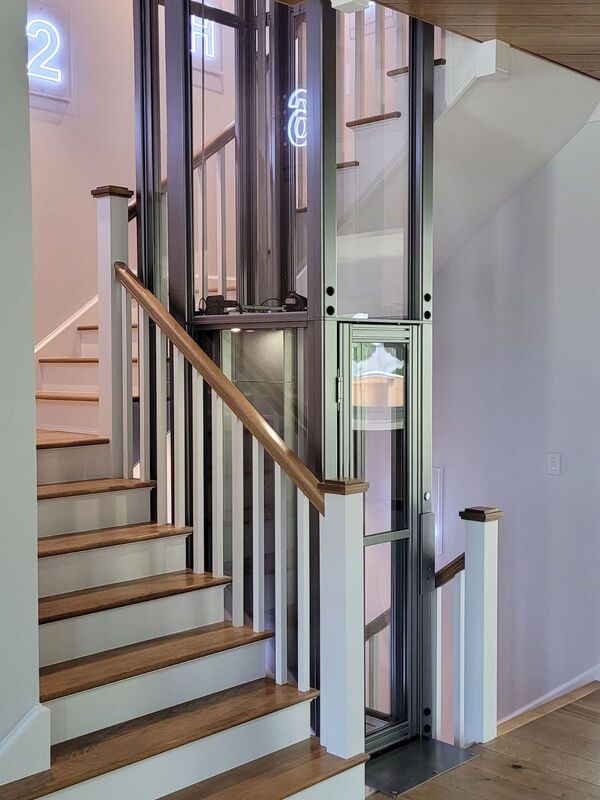

Nhà ở gia đình – Tối ưu diện tích, dễ dàng tích hợp

Đặc trưng của nhà ở dân dụng thường là diện tích xây dựng hạn chế, chiều cao phổ biến từ 2 – 5 tầng và nhu cầu di chuyển chỉ 2 – 3 người mỗi lượt. Với những đặc điểm này, thang máy thủy lực là giải pháp hoàn hảo nhờ khả năng tiết kiệm diện tích tối đa. Không sử dụng đối trọng như thang cáp kéo truyền thống, hệ thống thủy lực cho phép thiết kế nhỏ gọn, linh hoạt lắp đặt ở nhiều vị trí trong nhà.

Ngoài ra, tải trọng đa dạng từ 200 kg đến 450 kg đáp ứng nhu cầu sử dụng của các gia đình nhỏ đến trung bình. Đây là lựa chọn vừa tiện nghi vừa thẩm mỹ cho nhà phố, nhà ống hoặc nhà có mặt bằng nhỏ.

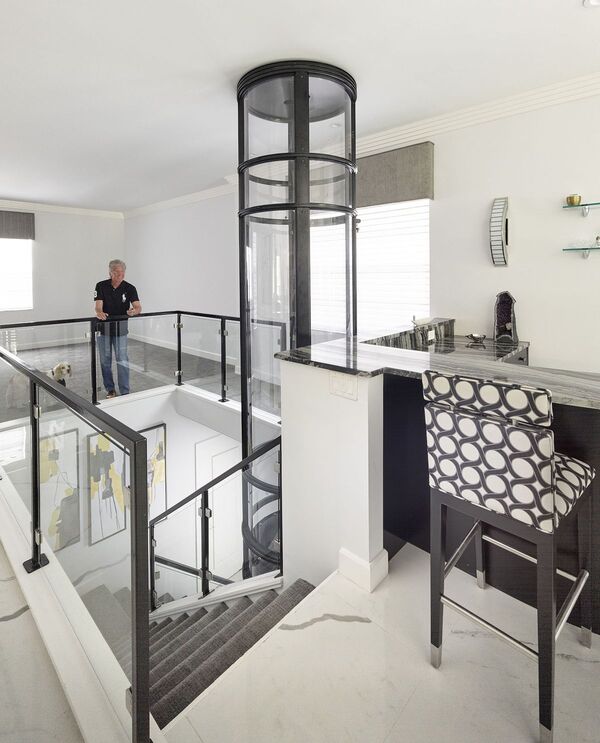

Biệt thự – Kết hợp thẩm mỹ và công năng

Đối với các căn biệt thự cao cấp, không chỉ công năng mà yếu tố thẩm mỹ cũng được đặt lên hàng đầu. Thang máy thủy lực với thiết kế hiện đại, vận hành êm ái và kiểu dáng sang trọng có thể được tùy biến theo phong cách nội thất tổng thể của ngôi nhà.

Với chiều cao biệt thự phổ biến từ 2 – 4 tầng, thang thủy lực hoàn toàn đáp ứng được về mặt kỹ thuật. Ngoài ra, việc không cần xây phòng máy giúp giữ nguyên thiết kế mái hoặc sân thượng, đồng thời mang lại sự gọn gàng cho toàn bộ kiến trúc.

Nhà cải tạo – Giải pháp tối ưu cho không gian giới hạn

Những ngôi nhà cũ, nhà phố đã xây dựng từ trước thường gặp khó khăn khi muốn bổ sung thang máy. Diện tích hạn hẹp, chiều cao trần giới hạn và không thể đào sâu hố pit là các rào cản kỹ thuật đáng kể. Trong trường hợp này, thang máy thủy lực là lựa chọn đáng cân nhắc vì có thể lắp đặt trực tiếp trên nền nhà mà không cần thay đổi kết cấu hiện tại.

Ngoài ra, hệ thống không phòng máy và pit nông giúp giảm đáng kể chi phí cải tạo. Lắp đặt nhanh, không ảnh hưởng lớn đến kết cấu công trình hiện hữu là những điểm mạnh khiến thang thủy lực trở thành giải pháp đặc biệt phù hợp cho nhà cải tạo.

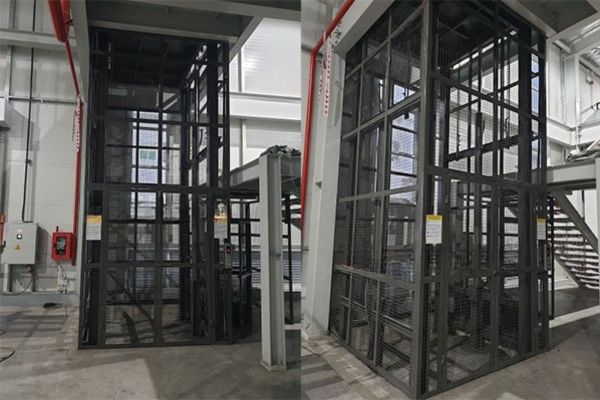

Nhà máy, nhà xưởng – Nâng tải trọng lớn, vận hành bền bỉ

Trong các khu công nghiệp, nhà máy hoặc nhà xưởng sản xuất, nhu cầu di chuyển hàng hóa có kích thước lớn, trọng lượng nặng là rất phổ biến. Thang máy thủy lực có thể chịu tải từ 500 kg đến 10.000 kg, vận hành ổn định, phù hợp với điều kiện làm việc cường độ cao.

Cửa cabin có thể thiết kế rộng để dễ dàng đưa hàng hóa, máy móc vào bên trong. Hơn nữa, không cần phòng máy giúp tối ưu không gian xây dựng, phù hợp với các xưởng sản xuất có kết cấu đơn giản. Độ an toàn cao, dễ bảo trì và khả năng tùy biến kích thước theo yêu cầu là những yếu tố giúp thang thủy lực được ưa chuộng trong ngành công nghiệp.

Cấu tạo thang máy thủy lực: Chi tiết từng bộ phận

Để hiểu rõ hơn về cơ chế hoạt động cũng như hiệu quả sử dụng lâu dài, việc nắm bắt cấu tạo thang máy thủy lực là vô cùng quan trọng. Mỗi bộ phận cấu thành đều đóng vai trò thiết yếu, liên kết chặt chẽ để đảm bảo quá trình nâng – hạ diễn ra an toàn, chính xác và ổn định. Trong phần dưới đây, Viettech sẽ phân tích chi tiết từng thành phần trong hệ thống thang máy thủy lực, giúp bạn hiểu rõ hơn trước khi lựa chọn lắp đặt cho công trình của mình.

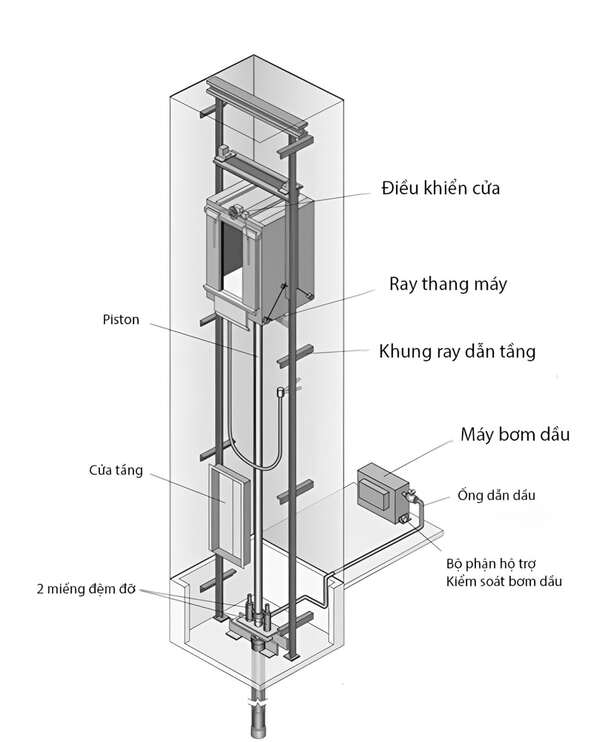

Kết cấu cơ bản của một chiếc thang máy thủy lực

Piston thủy lực trong thang máy

Piston là bộ phận chủ lực trong hệ thống truyền động của thang máy thủy lực. Với đường kính phổ biến từ 100–200 mm, kết hợp cùng ống dẫn nhỏ có tiết diện khoảng 5 mm, piston cho phép cabin di chuyển mượt mà ở độ cao tối đa lên tới 18 m. Đây là thành phần trực tiếp chịu áp lực từ dầu và truyền lực nâng cabin trong suốt hành trình vận hành.

Cabin và kết cấu giếng thang

Cabin thang máy được thiết kế riêng theo tiêu chuẩn của từng loại thang, đáp ứng yêu cầu về tải trọng, thẩm mỹ và độ an toàn. Trong khi đó, khung giếng thang đóng vai trò là giá đỡ chịu lực chính, giúp duy trì sự ổn định kết cấu, đồng thời cố định toàn bộ hệ thống theo đúng vị trí vận hành.

Hệ thống cơ khí dẫn hướng

Gồm ray dẫn hướng, guốc trượt và khung cabin, hệ thống này giữ nhiệm vụ đảm bảo cabin di chuyển theo trục thẳng đứng, hạn chế rung lắc và sai lệch. Đây là yếu tố then chốt giúp thang vận hành ổn định và êm ái trong thời gian dài.

Bình chứa dầu thủy lực

Dầu thủy lực được chứa trong bể chứa chuyên dụng, đảm bảo lượng dầu luôn đủ và ổn định để tạo áp suất cho piston hoạt động. Bể dầu còn có chức năng làm mát và lọc sạch tạp chất, kéo dài tuổi thọ cho toàn bộ hệ thống.

Bộ điều khiển trung tâm

Hệ thống điều khiển điện tử giúp quản lý toàn bộ hoạt động của thang máy: từ gọi tầng, kiểm soát tốc độ, đến đảm bảo các cơ chế an toàn. Đây là “bộ não” của thang, quyết định khả năng phản hồi và vận hành thông minh của hệ thống.

Van thủy lực điều tiết áp suất

Hệ thống van đóng vai trò điều phối và phân luồng dòng chảy của dầu thủy lực. Nhờ các van này, áp suất được kiểm soát chính xác, đảm bảo dầu đi đúng hướng và đúng thời điểm, giúp thang máy vận hành hiệu quả và an toàn.

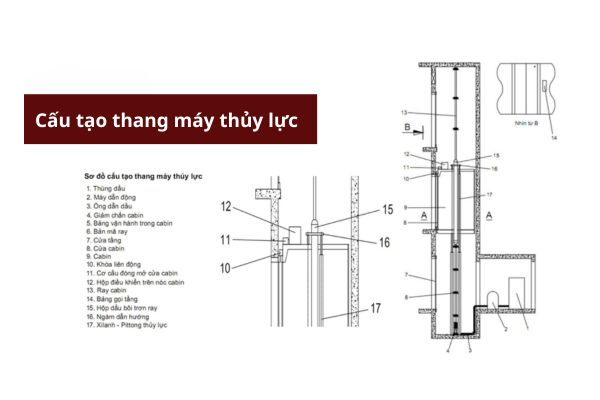

Chi tiết các bộ phận của thang máy thủy lực

Cấu tạo chi tiết hơn của thang máy thủy lực sẽ gồm 17 bộ phận chính sau đây:

• Thùng dầu
• Máy dẫn động
• Ống dẫn dầu
• Giảm chấn cabin
• Bảng điều khiển trong cabin
• Bản mã ray
• Cửa tầng
• Cửa cabin
• Cabin
• Khóa liên động
• Cơ cấu đóng/mở cửa cabin
• Hộp điều khiển nóc cabin
• Ray dẫn hướng cabin
• Bảng gọi thang tại các tầng
• Hộp dầu bôi trơn ray
• Ngàm dẫn hướng
• Bộ xi lanh – pit-tông thủy lực

Tất cả các bộ phận trên kết hợp nhịp nhàng để tạo nên hệ thống nâng hạ ổn định, an toàn và tiết kiệm diện tích, đặc biệt phù hợp với công trình nhà ở thấp tầng hoặc cải tạo không có điều kiện xây phòng máy.

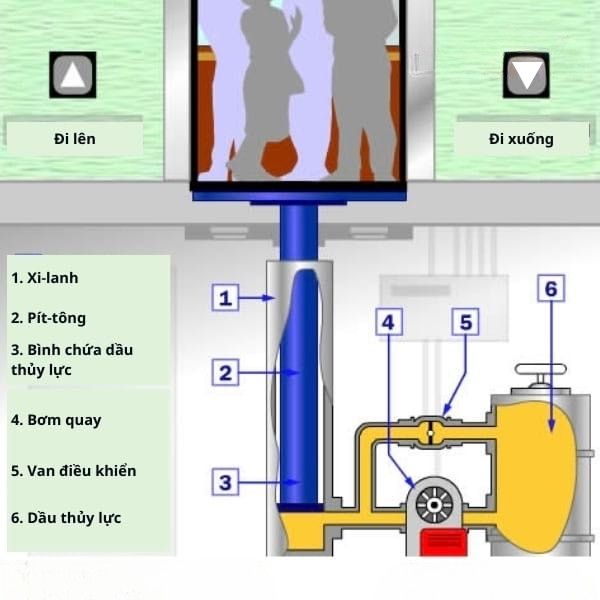

Nguyên lý hoạt động của thang máy thủy lực

Thang máy thủy lực vận hành dựa trên cơ chế truyền động bằng chất lỏng thông qua một piston đặt ở phía dưới đáy hố pit. Hệ thống này sử dụng áp lực dầu để nâng hoặc hạ cabin một cách an toàn và êm ái.

Khi thang máy đi lên

Một máy bơm điện được kích hoạt để đẩy dầu thủy lực từ bể chứa qua ống dẫn vào bên trong xi lanh. Lượng dầu được bơm vào càng nhiều thì áp lực trong xi lanh càng lớn, khiến piston trượt lên trên và đẩy cabin theo chiều thẳng đứng. Khi cabin đến tầng cần dừng, bộ điều khiển trung tâm nhận tín hiệu từ cảm biến và truyền lệnh đến các van điều tiết, giúp cabin dừng lại nhẹ nhàng và chính xác tại tầng mong muốn.

Khi thang máy đi xuống

Hệ thống van sẽ mở để dầu thủy lực trong xi lanh chảy ngược về bể chứa. Lúc này, trọng lượng của cabin tự động kéo piston hạ xuống, giúp thang máy di chuyển xuống dưới mà không cần sử dụng thêm năng lượng cho động cơ. Nếu xảy ra hiện tượng tụt tốc hoặc rơi tự do, van an toàn và van tiết lưu sẽ tự động đóng lại để chặn dòng dầu, giúp cabin dừng khẩn cấp và bảo vệ người sử dụng.

Nhờ cơ chế hoạt động dựa trên áp lực dầu và hệ thống điều khiển tự động, thang máy thủy lực mang lại trải nghiệm vận hành mượt mà, an toàn và ổn định trong suốt quá trình sử dụng.

Xem thêm: Nguyên lý hoạt động thang máy thủy lực & ứng dụng thực tế

Ưu – nhược điểm của thang máy thủy lực

Ưu điểm

• Khả năng chịu tải tốt: Thang thủy lực có thể nâng được tải trọng lớn, phù hợp cho việc vận chuyển người hoặc hàng hóa nặng, cồng kềnh. Đây là lựa chọn lý tưởng trong các công trình cần di chuyển vật tư, thiết bị hoặc sử dụng cho mục đích công nghiệp, kho vận.
• Vận hành ổn định và êm ái: Nhờ sử dụng hệ truyền động bằng chất lỏng không bị nén, quá trình di chuyển của cabin rất mượt mà, giảm thiểu rung lắc và tiếng ồn.
• Tuổi thọ hệ thống cao: Với ít chi tiết cơ khí chuyển động hơn so với thang cáp kéo, thang máy thủy lực có độ bền tốt và ít gặp trục trặc trong quá trình sử dụng. Sự ổn định của áp suất dầu giúp hạn chế hao mòn, bảo vệ thiết bị vận hành lâu dài.
• Tiết kiệm điện năng: Trong hành trình đi xuống, cabin không cần sử dụng motor mà tận dụng trọng lực kết hợp điều tiết dầu, giúp tiết kiệm đáng kể chi phí điện năng so với các dòng thang truyền thống.
• Linh hoạt trong thiết kế & ứng dụng: Được áp dụng rộng rãi từ dân dụng đến công nghiệp, phù hợp với nhiều loại công trình như biệt thự, nhà cải tạo, showroom, bệnh viện nhỏ… Ngoài ra, khách hàng có thể tuỳ chỉnh kiểu dáng thang, vật liệu cabin theo sở thích và kiến trúc nội thất tổng thể.
• Tính thẩm mỹ cao: Với thiết kế hiện đại, có thể đặt hàng theo phong cách riêng, thang máy thủy lực không chỉ là phương tiện di chuyển mà còn là điểm nhấn kiến trúc tinh tế trong ngôi nhà hoặc công trình của bạn.

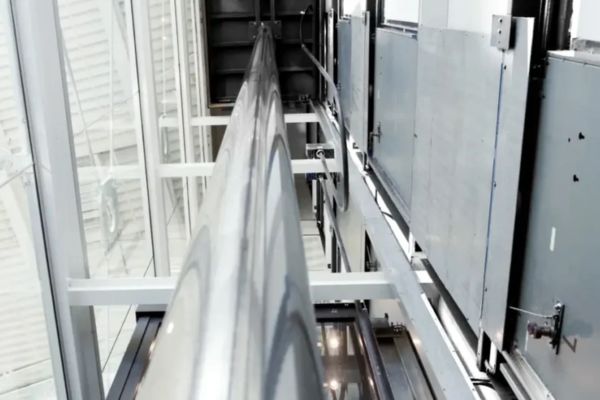

Nhược điểm cần lưu ý

• Chi phí đầu tư và vận hành cao: Việc triển khai hệ thống thủy lực đòi hỏi thiết bị chuyên dụng, vật liệu đạt tiêu chuẩn và công nghệ điều khiển hiện đại, khiến tổng chi phí lắp đặt và bảo trì thường cao hơn so với các loại thang máy khác.
• Bảo trì yêu cầu kỹ thuật chuyên sâu: Hệ thống thủy lực cần được kiểm tra và bảo dưỡng định kỳ bởi kỹ thuật viên có kinh nghiệm, đặc biệt trong việc xử lý các bộ phận như van, bơm và piston để tránh sai sót gây mất an toàn.
• Giới hạn chiều cao: Cấu trúc truyền động bằng dầu khiến loại thang này chỉ phù hợp với công trình từ 5 tầng trở xuống. Việc sử dụng cho tòa nhà cao tầng là không khả thi do hiệu suất giảm và áp lực dầu không đủ lớn.
• Tốc độ vận hành thấp: So với thang máy cáp kéo, thang thủy lực có tốc độ chậm hơn đáng kể (30-45m/ph), do đặc điểm của hệ thống truyền lực. Điều này khiến nó không phù hợp với những công trình có nhu cầu di chuyển nhanh, liên tục.

So sánh thang máy thủy lực & thang máy cáp kéo

Thang máy thủy lực và thang máy cáp kéo đều có cơ chế hoạt động riêng, phù hợp với từng mục đích sử dụng và điều kiện công trình khác nhau. Dưới đây là bảng so sánh chi tiết giúp bạn có cái nhìn tổng quan và đưa ra quyết định phù hợp với nhu cầu thực tế.

Lưu ý khi lắp đặt thang máy thủy lực – Lời khuyên từ Viettech

Để đảm bảo hiệu quả sử dụng lâu dài, an toàn và tối ưu chi phí khi dùng thang máy thủy lực, dưới đây là một số lưu ý quan trọng bạn không nên bỏ qua khi quyết định lắp đặt thang máy thủy lực – tổng hợp từ kinh nghiệm thực tiễn của đội ngũ kỹ thuật Viettech:

Tìm hiểu kỹ thông số kỹ thuật thang thủy lực

Trước khi lắp đặt, gia chủ cần tìm hiểu rõ về các thông số kỹ thuật của dòng thang máy thủy lực định sử dụng, bao gồm: tải trọng, hành trình, tốc độ, chiều sâu hố pit, kích thước hố thang và yêu cầu về nguồn điện.

Thông thường, thang thủy lực phù hợp với chiều cao công trình <= 5 tầng, tải trọng dao động từ 200kg đến hơn 1.000kg tùy nhu cầu sử dụng (gia đình hoặc chở hàng). Với hệ thống truyền động bằng piston và dầu thủy lực, tốc độ của thang máy thường giới hạn ở mức dưới 30-45m/ph. Do đó sẽ phù hợp với các công trình cần sự ổn định, không quá yêu cầu về tốc độ.

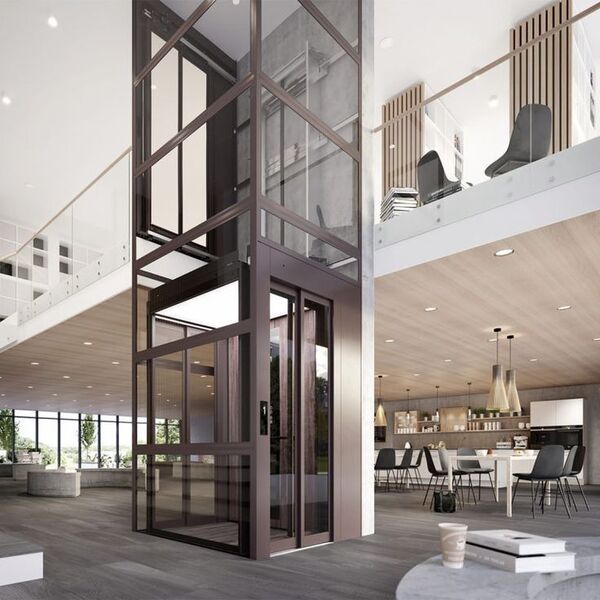

Không gian lắp đặt thang máy thủy lực gia đình

Một trong những ưu điểm lớn của thang máy thủy lực là không cần phòng máy và hố pit sâu, giúp tiết kiệm diện tích đáng kể. Tuy vậy vẫn cần đảm bảo không gian tối thiểu cho hố thang và cabin hoạt động an toàn, hiệu quả.

Với công trình mới xây, việc chừa sẵn kích thước phù hợp sẽ giúp giảm chi phí thi công. Đối với nhà cải tạo, nên lựa chọn các mẫu thang máy không hố pit hoặc pit nông để không ảnh hưởng đến nền móng hiện hữu. Ngoài ra, độ cao tầng kỹ thuật (tầng trên cùng) cũng cần được kiểm tra để đảm bảo lắp đặt trọn vẹn hành trình của thang.

Chi phí thi công, lắp đặt

Chi phí lắp đặt thang máy thủy lực phụ thuộc vào nhiều yếu tố: tải trọng, hành trình, xuất xứ thiết bị (nhập khẩu hay nội địa), thiết kế cabin theo yêu cầu, mức độ cải tạo công trình và công nghệ sử dụng (thủy lực truyền thống, thủy lực trục vít…).

Tuy có chi phí cao hơn so với một số dòng thang cáp kéo phổ thông, nhưng thang thủy lực lại tiết kiệm chi phí xây dựng phòng máy và có tuổi thọ sử dụng cao nếu được bảo trì đúng định kỳ. Để kiểm soát ngân sách hiệu quả, bạn nên yêu cầu báo giá chi tiết từ đơn vị cung cấp ngay từ đầu, tránh phát sinh trong quá trình thi công.

Hợp tác với đơn vị cung cấp thang máy uy tín, chuyên nghiệp

Cuối cùng, điều quan trọng nhất chính là lựa chọn đúng đơn vị thi công. Một công ty chuyên nghiệp như Viettech sẽ đảm bảo các yếu tố: khảo sát kỹ lưỡng, tư vấn đúng giải pháp kỹ thuật, cung cấp sản phẩm đạt chuẩn an toàn và có chính sách bảo trì lâu dài. Ngoài ra, với những công trình đặc thù như nhà cải tạo, đội ngũ kỹ thuật cần có kinh nghiệm để đưa ra phương án lắp đặt không phá vỡ kết cấu hiện hữu, đồng thời xử lý triệt để các vấn đề phát sinh tại công trình thực tế.

Kết luận

Hiểu rõ cấu tạo thang máy thủy lực không chỉ giúp bạn nắm bắt nguyên lý vận hành, mà còn là cơ sở quan trọng để lựa chọn đúng thiết bị cho công trình. Với hệ thống piston – dầu thủy lực đặc trưng, dòng thang này nổi bật ở thiết kế linh hoạt, không cần phòng máy, vận hành êm ái và tính thẩm mỹ cao. Tuy nhiên, đi kèm với đó là một số hạn chế như tốc độ vừa phải, chi phí đầu tư cao hơn và cần bảo trì đúng kỹ thuật.

Tùy vào đặc thù công trình và mục tiêu sử dụng, thang máy thủy lực có thể là lựa chọn tối ưu cho các biệt thự, nhà cải tạo, công trình thấp tầng cần sự yên tĩnh và tinh tế. Nếu bạn đang cân nhắc lắp đặt thang máy thủy lực, hãy liên hệ Viettech qua hotline 0929 181 999 để được tư vấn chi tiết về giải pháp kỹ thuật, chi phí và phương án thi công phù hợp nhất.
