Trong các công trình hiện đại như trung tâm thương mại, sân bay hay bệnh viện, thang cuốn trở thành giải pháp di chuyển nhanh chóng, tiện lợi và an toàn. Để đảm bảo quá trình thiết kế, thi công và lắp đặt đạt chuẩn, bản vẽ thang cuốn giữ vai trò then chốt. Bài viết dưới đây sẽ phân tích chi tiết về bản vẽ của thang cuốn, cấu tạo, kích thước tiêu chuẩn và các ứng dụng thực tế trong đời sống.

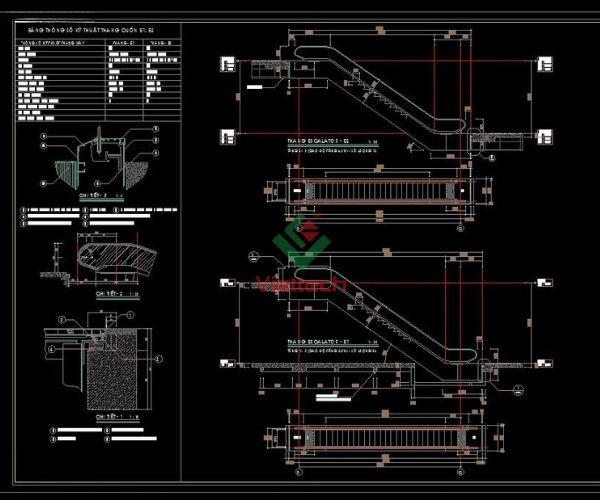

Bản vẽ thang cuốn là gì?
Bản vẽ thang cuốn là gì? là tài liệu kỹ thuật mô tả chi tiết hình dạng, cấu tạo, kích thước và nguyên lý hoạt động của thang cuốn. Đây là cơ sở quan trọng để các kiến trúc sư, kỹ sư và đơn vị thi công triển khai lắp đặt một hệ thống thang cuốn đáp ứng đúng nhu cầu sử dụng.
Tùy theo mục đích, bản vẽ thang cuốn có thể được thể hiện dưới nhiều dạng khác nhau:
- Bản vẽ 2D: Mô tả sơ đồ tổng thể và các mặt cắt cơ bản.
- Bản vẽ 3D: Thể hiện trực quan toàn bộ thiết kế, dễ hình dung cho chủ đầu tư.
- Bản vẽ kỹ thuật chi tiết: Ghi rõ thông số kích thước, cấu tạo, vật liệu và các yêu cầu an toàn.
Nhờ có bản vẽ chuẩn, chủ đầu tư dễ dàng tính toán chi phí, bố trí không gian hợp lý và đảm bảo an toàn khi vận hành sau này.

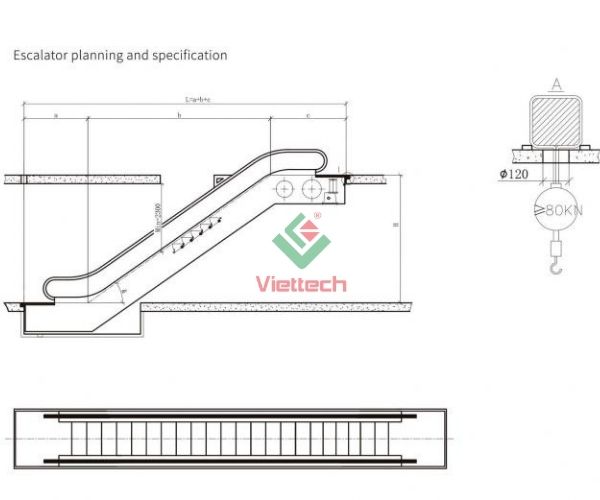

Cấu tạo cơ bản trong bản vẽ thang cuốn
Một bản vẽ thang cuốn tiêu chuẩn sẽ thể hiện đầy đủ các bộ phận chính, bao gồm:
- Lan can và tay vịn: Làm bằng kính cường lực hoặc vật liệu chịu lực, kết hợp tay vịn di động để đảm bảo an toàn cho người sử dụng.
- Bậc thang và tấm lược (comb): Các bậc thường làm bằng hợp kim nhôm chống trượt, di chuyển đồng bộ theo vòng tuần hoàn. Tấm lược đặt ở đầu và cuối để tránh vật thể mắc kẹt.
- Hệ thống truyền động và giàn chịu tải: Gồm động cơ, xích kéo, rãnh dẫn hướng và khung kim loại, là bộ phận quyết định khả năng vận hành ổn định của thang cuốn.
- Bộ điều khiển và cảm biến an toàn: Kiểm soát toàn bộ hoạt động, có khả năng tự động dừng khi phát hiện vật cản, quá tải hoặc sự cố bất thường.
Những chi tiết này thường được thể hiện rõ trong bản vẽ bằng ký hiệu, số đo cụ thể để kỹ sư dễ dàng triển khai lắp đặt chính xác.

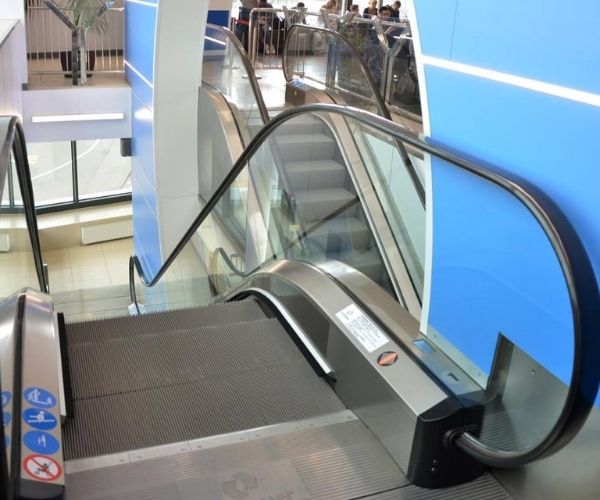

Kích thước chuẩn của thang cuốn
Kích thước thang máy cuốn trong bản vẽ phải tuân theo tiêu chuẩn an toàn và phù hợp với công năng công trình. Các thông số phổ biến bao gồm:
- Chiều rộng bậc: Thường có 3 loại: 600mm, 800mm và 1000mm. Trong đó, loại 1000mm được dùng cho khu vực đông người như trung tâm thương mại.
- Độ dốc: Dao động khoảng 30°–35°, giúp người dùng di chuyển thoải mái và an toàn.
- Chiều cao nâng và chiều dài thang: Xác định dựa trên số tầng và thiết kế kiến trúc.
- Tốc độ vận hành: Từ 0,5 m/s đến 0,75 m/s tùy theo nhu cầu; sân bay và ga tàu thường chọn tốc độ cao để đáp ứng lượng khách lớn.
Khi thiết kế, kỹ sư sẽ cân nhắc yếu tố lưu lượng người, không gian kiến trúc và yêu cầu an toàn để lựa chọn kích thước tối ưu.
Ứng dụng thực tế của bản vẽ thang cuốn
Bản vẽ thang máy cuốn không chỉ là tài liệu kỹ thuật, mà còn là giải pháp định hướng toàn bộ quá trình lắp đặt. Một số ứng dụng cụ thể:
- Trung tâm thương mại, siêu thị: Bản vẽ giúp bố trí thang ở vị trí hợp lý, đảm bảo luồng khách di chuyển thuận lợi.
- Sân bay, nhà ga: Thang cuốn cần thiết kế với tải trọng và tốc độ phù hợp để đáp ứng nhu cầu vận chuyển hành khách cùng hành lý.
- Tòa nhà văn phòng, bệnh viện, khách sạn: Bản vẽ thể hiện rõ các yêu cầu về an toàn, không gian thoát hiểm và tính thẩm mỹ.
Ưu điểm khi có bản vẽ chuẩn:
- Thi công nhanh chóng, chính xác.
- Đảm bảo an toàn tuyệt đối trong quá trình vận hành.
- Tối ưu chi phí, tránh sai sót và phát sinh.
Lưu ý khi thiết kế và đọc bản vẽ thang cuốn
Để bản vẽ thang máy phát huy hiệu quả, cần lưu ý một số điểm sau:
- Tuân thủ tiêu chuẩn an toàn: Bản vẽ phải phù hợp với các quy chuẩn quốc tế và Việt Nam về thang máy cuốn.
- Đảm bảo không gian kiến trúc: Kiểm tra kỹ diện tích, độ cao tầng để tránh xung đột thiết kế.
- Xem xét thông số tải trọng và lưu lượng: Đảm bảo thang cuốn đáp ứng số lượng người di chuyển cùng lúc.
- Lựa chọn đơn vị uy tín: Một bản vẽ chuẩn cần được tư vấn và thiết kế bởi đơn vị có kinh nghiệm, nhằm hạn chế rủi ro khi thi công.
Viettech – Đơn vị tư vấn, cung cấp bản vẽ và lắp đặt thang cuốn
Là công ty có nhiều năm kinh nghiệm trong lĩnh vực thang máy và thang cuốn, Viettech mang đến cho khách hàng dịch vụ trọn gói:
- Tư vấn và thiết kế bản vẽ: Đảm bảo đúng tiêu chuẩn kỹ thuật, phù hợp công trình.
- Cung cấp thiết bị chính hãng: Đầy đủ chứng nhận chất lượng và nguồn gốc rõ ràng.
- Thi công – lắp đặt chuyên nghiệp: Đội ngũ kỹ sư tay nghề cao, đảm bảo an toàn và tiến độ.
- Bảo hành – bảo trì dài hạn: Hỗ trợ khách hàng 24/7, đảm bảo thang cuốn vận hành ổn định.
Viettech cam kết mang đến giải pháp thang cuốn tối ưu, góp phần nâng cao tính hiện đại và hiệu quả vận hành cho mọi công trình.
Xem thêm: Thang máy cuốn – Cấu tạo, ứng dụng và hướng dẫn dùng an toàn
Kết luận
Bản vẽ thang cuốn là nền tảng quan trọng trong quá trình thiết kế và thi công. Một bản vẽ chuẩn xác sẽ giúp công trình tối ưu về không gian, đảm bảo an toàn vận hành và tiết kiệm chi phí.
Với kinh nghiệm và uy tín đã được khẳng định qua nhiều dự án, Viettech tự hào là đơn vị đồng hành cùng khách hàng trong việc tư vấn, thiết kế và lắp đặt thang cuốn hiện đại, bền vững.
